ВТОРИЧНАЯ ГЕРМЕТИЗАЦИЯ СТЕКЛОПАКЕТОВ - Однокомпонентная,термоплавкая уплотняющая набивка без растворителей, на базе бутилового каучука и полиизобутилена, для вторичных уплотнений в промышленном производстве стеклопакетов.
Свойства:
- Характеризуется свойствами приближѐнными к плавкому термопластическому материалу:
- для применений в разжиженном состоянии, после приведения материала к температуре плавления;
- затвердевает через охлаждение до комнатной температуры в виде постоянной эластопластичной массы;
- созданное соединение затвердевает вступительно уже после ок. 5 минут от наложения уплотнительной набивки;
- окончательное затвердевание наступает после 24 часов от наложения набивки (касается комнатной температуры).
Сверх того:
- отличается очень хорошей адгезию к стеклу,
- нет необходимости применения грунтующих средств;
- очень хорошая устойчивость к старению и атмосферным факторам;
- очень низкий фактор проникновения водяного пара.
- цвет черный.

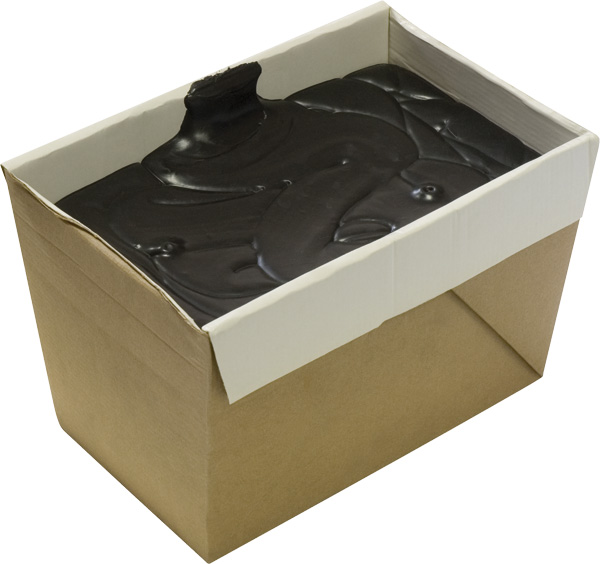

Упаковка кубик – 6 литров (6,6 кг).
Срок хранения 12 месяцев.
Хранить в герметически закрытой, оригинальной упаковке в сухом и прохладном месте при температуре от +5°C до +25°C.
Назначение в промышленном производстве стеклопакетов как вторичное уплотнение/соединение пространства между стеклами и дистанционной рамкой.
Метод производства системов стеклопакетов с применением этой уплотнительной набивки требует так называемого „двойного барьера”, используемого полиизобутиленовый основной уплотнитель (первичный) в паяных, сваренных или впрыскиванных (бутил) наружных углах дистанционных рамок.
Технические характеристики:
- Характер - гомогенная эластопластичная масса
- Консистенция постоянная (товар в торговой форме)
- Удельный вес (*) по SR ISO 2781-2002,
- Метод A: 1,1 г/см³
- Содержимое летучих соединений по SR ISO 3251-94 (2ч/180°C): < 0,5 %
- Пенетрация иглой (*) по STAS 2634-70: 10-20 мм * 10-1
- Твѐрдость по Шору A (*) по SR ISO 868:1995: 60-70 °Sh A
- Температура плавления по STAS 10.553-76: 100-120 °C
- Липкость по EN 12092-1995 (липкомер Mettlera T=180°C, ротационный элемент 3; скорость 7): 700000 - 1100000 Cp
- Время вступительного затвердения 3-5 минут (при T=20 °C)
- Максимальная упругость (*)(**) по SR ISO 37-1997: 10-14 daN/см2
- Относительное удлинение при разрыве (*)(**) по SR ISO 37-1997: 500 %
- Устойчивость к срезанию (*) по SR ISO 4587-1997 (Al/Al; поверхность стыка 25*25 мм): > 8 daN/см2
- Термическая устойчивость после затвердения от -20 °C до +70 °C
- Эластичность при низких температурах хорошая – не выступает растрескивание (гибка под углом 180° во время 1ч при температуре +20 °C) (*) - свойства были определены при температуре +20°C, спустя 24 часа (**) – толщина слоя 0,4-0,7 мм; ширина слоя 20 мм.
